變頻器驅動的電機為什么過熱？這是因為變頻器驅動電機的電壓中包含了豐富的高頻成份所至。

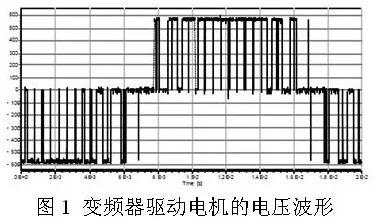

變頻器驅動電機的電壓波形并不是正弦波電壓，而是脈寬調制(PWM)電壓，如圖1所示。根據傅里葉分析，這種波形中包含了豐富的高頻成份，主要頻率成分是PWM脈沖的重復頻率，及其整倍數的頻率，PWM脈沖的重復頻率這叫做變頻器的載波頻率。

不同的變頻器的載波頻率不同，一般為1~12kHz。對于載波頻率為1kHz的PWM電壓，流入電機的電流主要是1kHz、2kHz、3kHz、4kHz、5kHz等頻率的電流。這些高頻電流會增加電機繞組損耗和鐵芯損耗。理論分析表明，繞組的損耗與頻率的平方根成正比，鐵芯的損耗與頻率的平方成正比，因此，當電機中流過這樣高頻的電流時，鐵芯的損耗急劇增加，導致過熱。

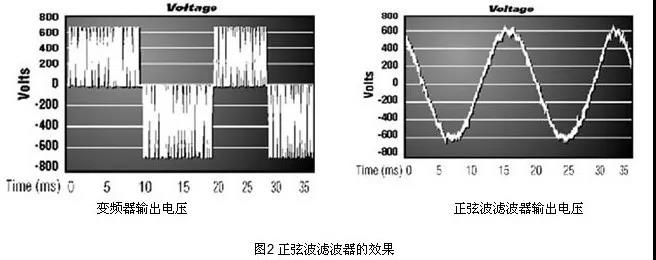

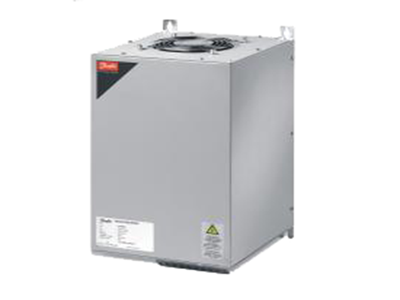

解決電機過熱的方法是減小電機驅動電壓中的高頻成份。實現這個目的方法是在變頻器的輸出端安裝SWF正弦波濾波器。正弦波濾波器將PWM電壓波形變換成適應于電機的正弦波電壓波形，如圖2所示，從而消除了電機過熱的現象。

正弦波濾波器會發出較大的噪聲，并且會伴隨著較高的溫度，這些都是正常的現象?？梢哉J(rèn)為，正是正弦波將導致電機發出噪聲，升高溫度的能量承擔起來，才保護了電機。

在采購正弦波濾波器時，要了解變頻器的載波頻率，否則可能會有不良的后果。例如：提升機溫度很高，并伴隨著較大的噪聲，希望進行調整。這是一個十分典型的問題，只要安裝一臺SWF濾波器即可。采購濾波器前，提升機廠商提供的信息是，變頻器載波頻率為2kHz。但是安裝后，發現噪聲更大，電機溫度更高。

經過現場測試，發現變頻器的實際載波頻率為1kHz。需要重新修改正弦波濾波器的參數，修改參數后，電機的嘯叫聲基本消失，溫度從原來的65℃降低為53℃。電機的溫度降低，對于延長電機的壽命十分有益。另外，安裝了正弦波濾波器后，還能夠消除軸承電流，延長電機壽命。
