一、故障現象：

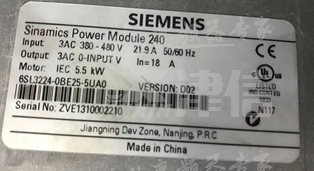

用戶送修一臺西門子G120變頻器，型號為：6SL3224-0BE25-5UA0，故障現象是送電無顯示。以下是功率單元銘牌信息：

客戶描述現場現象為：上電無顯示。更換好的控制單元，發現送上主電源后，在正常顯示大約5秒左右，也再次變成無顯示。

二、維修過程：

經過送修檢測，分析是功率單元的開關電源有異常。

根據內部線路，檢測發現功率卡傳送至控制單元接口中，有一路電源測量是36V，這路電壓值偏高，足以把控制單元一并燒壞，從而導致控制單元也無顯示。整理接口引腳定義：2，4，7，9為公共地端，測量1腳電壓為36v，其正常值應為29v左右，可以判斷故障點在這部分電路。

進行單板測試，開關電源工作正常，反饋關斷也正常，進一步分析應該是開關電源的振蕩回路有異常，導致開關電源不正常工作。根據圖紙，檢查開關變壓器的自供電繞組形成的振蕩芯片的供電電源部分，測量相關元器件，發現起振電容有異常。

該電容標稱值為：25v/33uf，測量容量減小，漏電嚴重。后更換該電容，測量接口中1號腳電壓為29V，然后整機送電測試，顯示正常，原故障消除。
