客戶送修一臺西門子MM440，11KW變頻器，故障現象為運行中炸機。

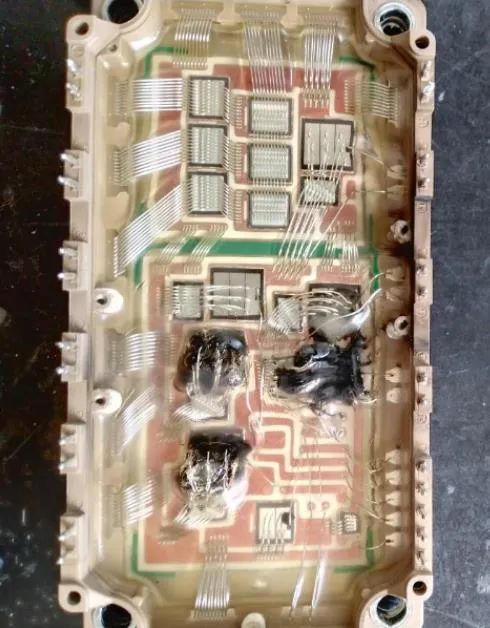

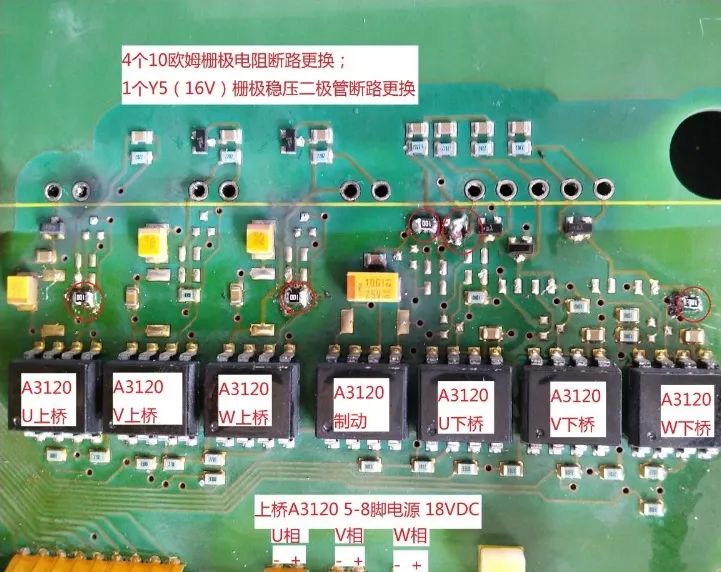

首先進行靜態檢測，發現下橋IGBT的U、W兩項短路。拆機后觀察驅動板， 發現驅動芯片HCNW3120周邊電路元件有明顯炸黑現象，尤其是U、W上橋和W下橋的G極回路電阻10歐姆發黑斷路，制動的G極回路電阻10歐姆發黑斷路、保護穩壓二極管Y5（16V）炸飛。

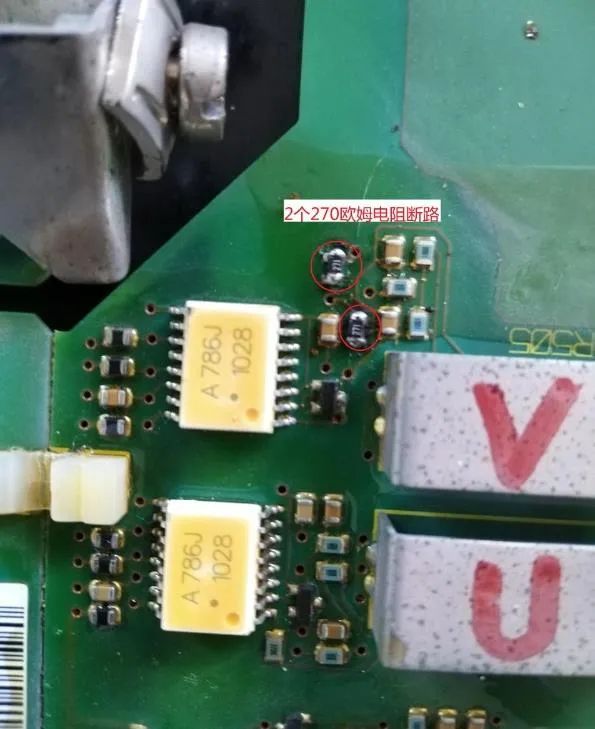

觀察U、V輸出電流檢測的2個芯片A786周圍電路元件，發現V相電流檢測A786附近有2個貼片電阻（270歐姆）發黑斷路；

對觀察到的故障元器件進行更換處理。

接下來，將IGBT模塊焊下處理。

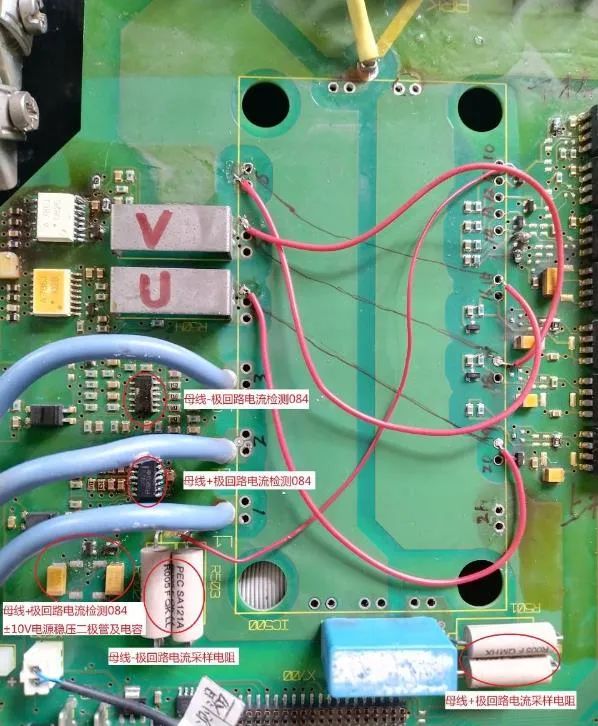

用4條線屏蔽報警，用預制扁平電纜連接驅動板、三角板、IO板、CPU板、面板；連接散熱器溫度傳感器（用4.7K電阻代替），端子+DC、-DC接入530V直流電

上電做單板測試，面板顯示報警F0001，輸出過電流！顯然是U、V相A786光耦電路故障。分別測2個U、V相A786光耦的輸入側電源1-8腳電壓，都為3點幾V，實際應為5V！說明光耦輸入側電源故障。

根據電路圖分析U、V相A786光耦的輸入側1-8腳電源，分別取自相應驅動芯片HCNW的輸出側5-8腳，18VDC經2個270歐姆電阻后給5.1V穩壓二極管送給A786 的1-8腳

測這3個18VDC電源，只有6.XV！顯然，來自開關電源板的18VDC故障！三路18VDC都有故障，說明3路電源的濾波電容失效！直接更換開關電源板上的所有電解電容，18VDC電源正常。

再次上電，無報警；運行正常，更換IGBT模塊后帶負載測試，正常。
