維修案例

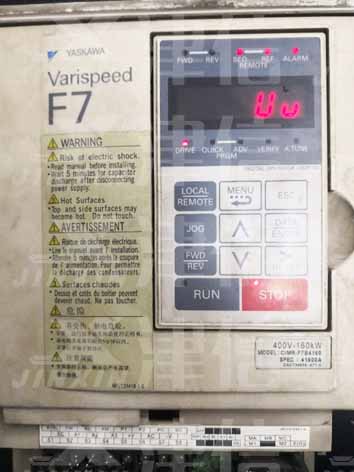

近日，上海津信變頻器維修服務中心收到客戶送修的一臺安川F7變頻器，故障現象為：在使用過程中偶爾報警UV故障 。UV報警是安川變頻器的常見故障，指主回路電壓低，往往由于以下原因：
- 主回路直流電壓低于L2-05（低電壓檢出值）的設定值
- 控制沖擊電流用接觸器被打開
- 控制電源為低電壓（CUV值）以下
維修過程：
- 首先檢查內部整流模塊，逆變模塊，測量二極管特性正常。將變頻器送電，操作面板顯示正常，此時查看內部直流電壓顯示554VDC，與實測直流電壓值一致。斷開主電源待操作面板無顯示后再送電，多次測試中，偶有UV故障發生，與現場故障現象一致。

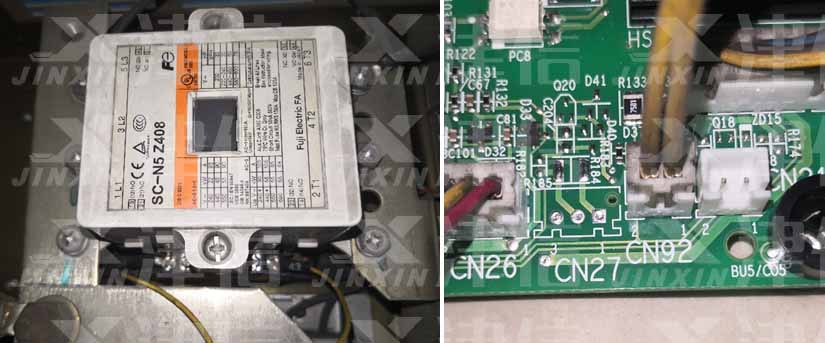

- 發現在報警UV的情況下，變頻器內部主回路接觸器先吸合了后再被斷開。測量主電源以及整流模塊都正常，根據這種現象，初步判斷接觸器以及接觸器相關回路有異常。檢查相關線路，測量接觸器線圈控制電壓正常，測量功率卡上插口CN92信號線未導通，該信號線為接觸器輔助觸點反饋信號。如下圖：

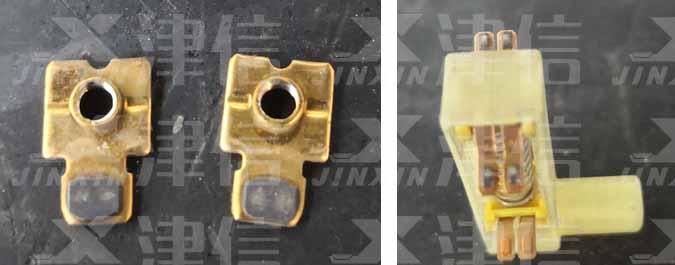

- 斷開主電源，將變頻器內部主回路接觸器拆出，將該接觸器拆卸，發現內部輔助觸頭表面氧化，觸頭接觸不牢靠，導致出現不導通現象。
- 目測該接觸器只是觸頭氧化，其他部位良好。根據該材質，使用細銼打磨清除氧化部分，同時保證觸頭表面平整可靠。將該接觸器組裝完整，獨立外送220VAC控制電源測試該接觸器，經過反復測試，檢測主回路觸頭及輔助觸頭均接觸正常。如下圖：
- 將該接觸器裝回至變頻器內部，恢復相關部件連接，送電測試變頻器顯示正常，開機帶負載測試運行正常。
